W nowoczesnym budynku każdy centymetr ma swoje zadanie. Jeden decyduje o grubości izolacji, inny o wysokości pomieszczenia, a kolejny o tym, którędy przebiegną instalacje. Dlatego wybór elementów nośnych wpływa na znacznie więcej niż samą wytrzymałość konstrukcji. Dźwigary drewniane, zwłaszcza belki o przekroju dwuteowym, pozwalają spojrzeć na projektowanie w inny sposób: zamiast zwiększać ilość drewna, wykorzystują je tam, gdzie najintensywniej przenosi obciążenia.
Od projektu wnętrza do konstrukcji – dlaczego liczy się każdy kilogram?
Tradycyjna belka z litego drewna ma prosty, pełny przekrój. Rozwiązanie jest dobrze znane wykonawcom, ale nie zawsze najbardziej efektywne materiałowo. W dźwigarze dwuteowym dwie półki połączone są smukłym środnikiem. Półki odpowiadają przede wszystkim za pracę przy zginaniu, a środnik przenosi siły ścinające i utrzymuje geometrię całości.
Takie rozmieszczenie materiału pozwala uzyskać korzystną relację sztywności do masy. Mniejszy ciężar może ułatwiać organizację budowy i ograniczać obciążenie elementów podpierających, jednak konkretne oszczędności zależą od projektu. Lekkość nie oznacza też braku wymagań montażowych: długie elementy muszą być odpowiednio transportowane, podparte i zabezpieczone przed przewróceniem.
Trzy scenariusze, trzy inne korzyści
Dźwigary drewniane nie są produktem przeznaczonym wyłącznie do jednego etapu budowy. Belki I-Beams mogą pracować w różnych częściach konstrukcji, a każda stawia przed nimi odmienne zadania:
-
Strop nad salonem – istotne stają się rozpiętość, ugięcia oraz drgania od chodzenia. Odpowiednio dobrana belka dwuteowa umożliwia projektowanie lekkiej konstrukcji, ale wymaga sprawdzenia komfortu użytkowania, a nie tylko dopuszczalnego obciążenia.
-
Dach nad poddaszem – większa wysokość przekroju tworzy miejsce na grubszą izolację między elementami nośnymi. Przy dobrze zaprojektowanym układzie warstw można ograniczyć potrzebę dodatkowego docieplania pod krokwiami.
-

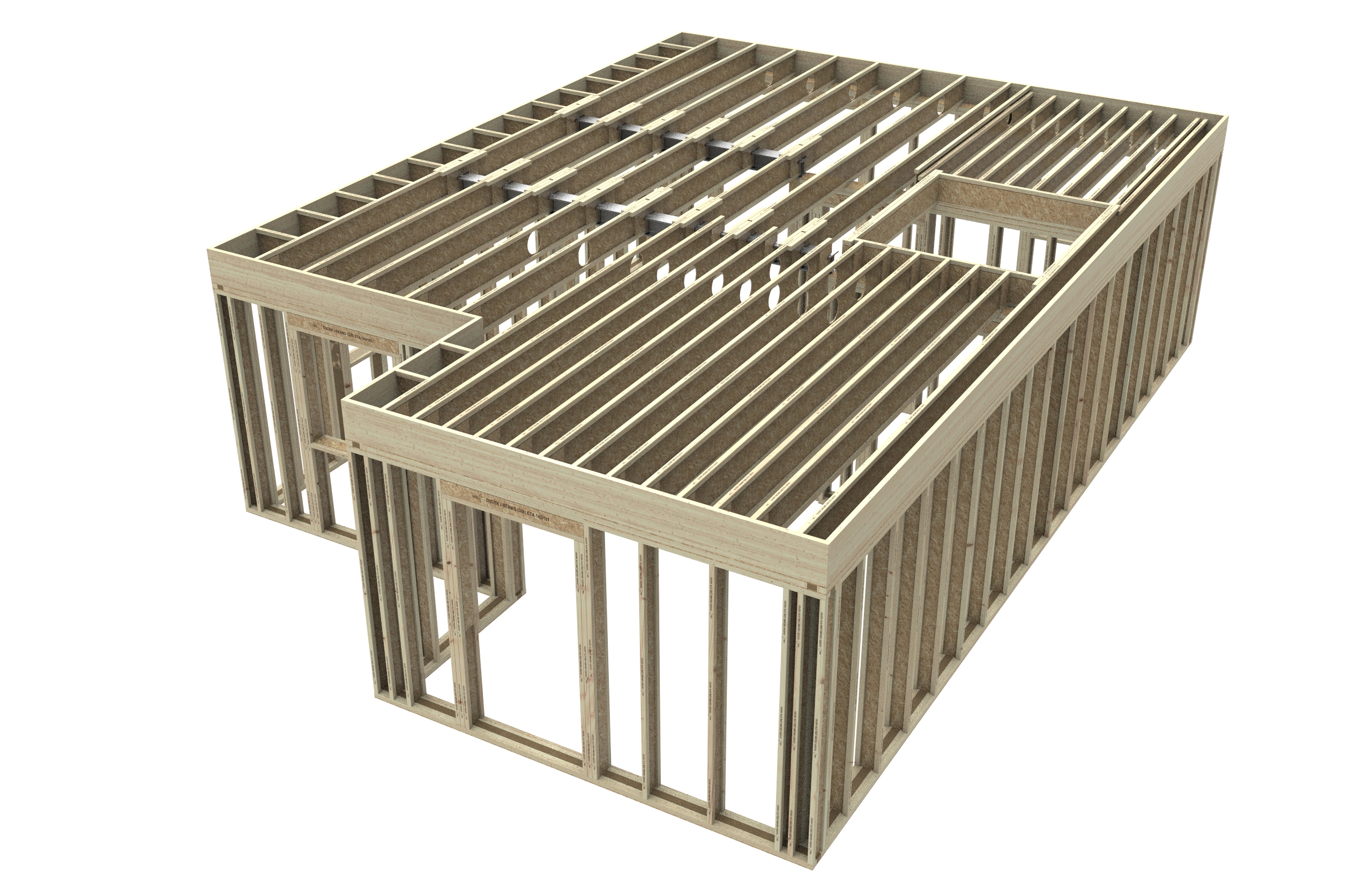

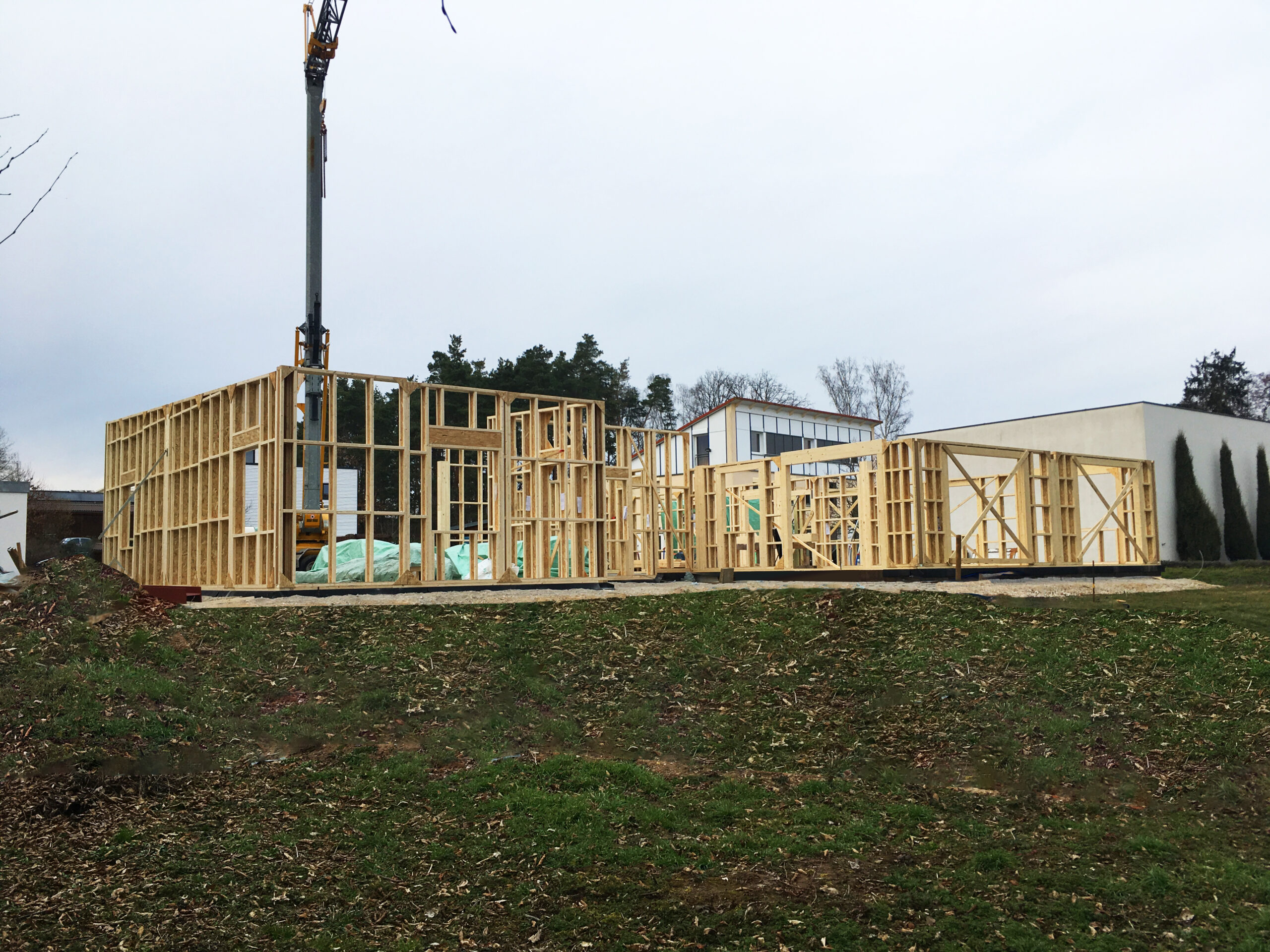

Ściana szkieletowa – cienki środnik zajmuje mniej miejsca w warstwie ocieplenia niż masywny słup o pełnym przekroju. Pomaga to ograniczać powtarzalne mostki cieplne, chociaż ich całkowite wyeliminowanie nie jest możliwe samą zmianą belki.
Ta sama geometria przynosi więc odmienne korzyści w różnych przegrodach.
Co sprawia, że belka I-Beams jest przewidywalna?
Prefabrykowana belka drewniana nie jest po prostu wyciętym z pnia fragmentem drewna. Przykładowo system DIB – Dudek I-Beams wykorzystuje półki z drewna konstrukcyjnego sortowanego wytrzymałościowo i środnik z płyty OSB. Elementy są łączone w procesie produkcyjnym, dzięki czemu powstaje wyrób o określonych właściwościach i powtarzalnych wymiarach.
Dla projektanta kluczowe są dane, a nie sama nazwa materiału: nośność, sztywność, odporność na ścinanie i zalecenia dotyczące podparcia. Dla wykonawcy liczy się z kolei przewidywalna geometria, która ułatwia przygotowanie poszycia i rozmieszczenie kolejnych warstw. Kontrola wymiarów na budowie pozostaje konieczna.
Ciepły dom zaczyna się od detalu
Mostek termiczny to miejsce, w którym ciepło przepływa intensywniej niż przez sąsiednią powierzchnię przegrody. W konstrukcji szkieletowej nawet drewno, mimo znacznie niższej przewodności niż stal, tworzy inny tor przepływu ciepła niż materiał izolacyjny. Smukły środnik belki dwuteowej pozwala zwiększyć udział izolacji w przekroju ściany lub dachu.
Efekt zależy jednak od ciągłości ocieplenia, szczelności powietrznej, połączeń przy oknach oraz ułożenia warstw chroniących przed wilgocią. Warto więc myśleć o I-Beams nie jak o gotowej recepturze na dom pasywny, lecz jako jednym z narzędzi służących projektowaniu lepszych przegród.
Pięć pytań, które warto zadać przed zamówieniem
-
Jakie obciążenia będzie przenosiła konstrukcja? Dla stropu będą to m.in. warstwy podłogi i obciążenia użytkowe, a dla dachu także śnieg i wiatr.
-
Jaką rozpiętość i rozstaw mają mieć belki? Wpływają one na nośność, ugięcia, drgania i potrzebny przekrój.
-
Jakie są warunki wilgotnościowe? Drewno i materiały drewnopochodne muszą pracować w środowisku przewidzianym dla danego wyrobu.
-
Czy przez środnik przejdą instalacje? Rozmiar i usytuowanie otworów trzeba uzgodnić z wytycznymi technicznymi; półek nie wolno dowolnie nacinać.
-
Czy przewidziano odpowiednie łączniki i usztywnienia? Same parametry belki nie gwarantują bezpieczeństwa całego układu.
Dane katalogowe należy traktować jako punkt wyjścia do obliczeń, m.in. według zasad Eurokodu 5.
Montaż bez improwizacji: miejsca, które wymagają uwagi
Najbardziej kosztowne błędy często powstają nie na etapie produkcji, lecz w detalach. Niewłaściwe oparcie, brak tymczasowego stężenia czy przypadkowo wykonany duży otwór w środniku mogą zmienić sposób pracy elementu. Szczególnie należy chronić półki, które przenoszą znaczną część naprężeń zginających.
Przed montażem warto ustalić kolejność prac, sposób składowania belek i zabezpieczenie przed opadami. Podczas użytkowania kluczowe są ochrona przed przewlekłym zawilgoceniem i kontrola miejsc połączeń. Drewno może być trwałym materiałem konstrukcyjnym, jeśli zapewni mu się odpowiednie warunki pracy.
Czy mniej materiału oznacza bardziej odpowiedzialne budowanie?
Dwuteowa geometria pozwala racjonalniej wykorzystywać drewno, a prefabrykacja może ograniczać odpady oraz liczbę poprawek na placu budowy. Samo zastosowanie drewna nie przesądza jednak o śladzie środowiskowym całej inwestycji. Znaczenie mają źródło surowca, proces produkcji, transport, trwałość oraz sposób zagospodarowania materiałów po zakończeniu użytkowania.
Dlatego dźwigary drewniane warto oceniać zarówno pod kątem parametrów technicznych, jak i cyklu życia budynku. W dobrze przemyślanym projekcie korzyści konstrukcyjne i środowiskowe mogą się wzajemnie uzupełniać.
Technologia dopasowana do konkretnej inwestycji
Nowoczesne budownictwo nie potrzebuje jednego uniwersalnego rozwiązania, lecz materiałów umożliwiających świadome wybory. Belki dwuteowe pomagają projektować stropy, dachy i ściany z uwzględnieniem masy, sztywności, przestrzeni instalacyjnej oraz termoizolacji. Warunkiem pozostaje prawidłowy dobór przekroju, rzetelne obliczenia i montaż zgodny z dokumentacją.
Warto zapoznać się z ofertą Dudek Group. Producent rozwija system drewnianych belek dwuteowych DIB – Dudek I-Beams i umożliwia zamawianie niestandardowych wymiarów po uzgodnieniu. To przydatny punkt odniesienia dla inwestorów i projektantów szukających rozwiązań do konkretnych układów konstrukcyjnych.
